Пускатели электромагнитные серии ПМФ-Л, ПМФ-ЛС
Общие сведения
- Пускатели предназначены для пуска, останова и реверса, а также для осуществления тепловой защиты от недопустимых перегрузок и нулевой защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором, работающих в корабельных электрических установках при номинальном напряжении 127 В, 220 В, 380 В, частоте 50 Гц.
- Пускатели выпускаются под надзором Морского Регистра Судоходства и предназначены для применения на объектах Министерства обороны.
- Пускатели серии ПМФ-Л изготавливаются согласно ТУ 3427-006-73614491-2016 на основе пускателей серии ПММ-Д.
Пускатели обеспечивают надежную и устойчивую работу в следующих условиях:
- температура окружающей среды от минус 40 до плюс 40 °С для пускателей климатического исполнения М3 и от минус 40 до плюс 45 °С для климатического исполнения ОМ5;
- относительная влажность воздуха до 98 % при температуре 35 °С;
- допускается работа пускателя при температуре 60 °С в течение двух часов 5 раз в году;
- давление окружающей среды 80-203 кПа (600-1520 мм рт.ст.);
- окружающая среда невзрывоопасная, не содержащая токопроводящей и абразивной пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы;
- при качке с амплитудой ±45° с периодом 7-9 с;
- при длительных (без ограничения времени) наклонах в любых направлениях до ±15°;
- при кратковременных (в течение 3 мин) наклонах в любых направлениях до ±45°;
- рабочее положение в пространстве – крепление на вертикальной плоскости.
Структура условного обозначения пускателей
| П | М | Ф | — | Л | С | Х | Х | Х | Х | Х | Х |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
1 — Пускатель
2 — Электромагнитный
3 — Для флота
4 — Наличие световой индикации
5 — Специальный
6 — Индекс обозначения величины:
- 1 – первая
- 2 – вторая
- 3 – третья
- 4 – четвертая
7 — Индекс обозначения исполнения по степени защиты:
- 0 – открытое без кожуха (IP00)
- 1 – брызгозащищенное (IP54)
- 2 – водозащищенное (IP55)
8 — Исполнение по назначению:
- 1 – нереверсивный
- 2 – реверсивный
9 — Исполнение по виду комплектующих элементов:
- 0 – без кнопок управления, предо-хранителей в цепи управления; без пакетного переключателя;
- 1 – со встроенными предохраните-лями в цепи управления;
- 2 – со встроенными кнопками управления;
- 3 – со встроенными кнопками управления и пакетным переключателем;
- 4 – со встроенными предохранителями и пакетным переключателем;
- 5 – со встроенными предохранителями и кнопками управления;
10 — Климатическое исполнение М, ОМ
11 — Категория размещения (3, 5)
Классификация пускателей серии ПМФ-Л, ПМФ-ЛС
| Величина пускателя | Номинальный ток, А | Степень защиты | По виду комплектующих элементов | Индексы обозначений пускателей | |
| нереверсивных | реверсивных | ||||
| 1 | 25 | IP00 | ПМФ-Л1010 | ПМФ-Л1020 | |
| ПМФ-ЛС1010 | ПМФ-ЛС1020 | ||||
| IP54 (брызгозащищенное исполнение) | с предохранителями | ПМФ-Л1111 | ПМФ-Л1121 | ||
| ПМФ-ЛС1111 | ПМФ-ЛС1121 | ||||
| с кнопками управления | ПМФ-Л1112 | ПМФ-Л1122 | |||
| ПМФ-ЛС1112 | ПМФ-ЛС1122 | ||||
| с кнопками управления и пакетным переключателем | ПМФ-Л1113 | ПМФ-Л1123 | |||
| ПМФ-ЛС1113 | ПМФ-ЛС1123 | ||||
| с предохранителями и пакетным переключателем | ПМФ-Л1114 | ПМФ-Л1124 | |||
| ПМФ-ЛС1114 | ПМФ-ЛС1124 | ||||
| IP55 (водозащищенное исполнение) | с предохранителями | ПМФ-Л1211 | ПМФ-Л1221 | ||
| ПМФ-ЛС1211 | ПМФ-ЛС1221 | ||||
| с кнопками управления | ПМФ-Л1212 | ПМФ-Л1222 | |||
| ПМФ-ЛС1212 | ПМФ-ЛС1222 | ||||
| с кнопками управления и пакетным переключателем | ПМФ-Л1213 | ПМФ-Л1223 | |||
| ПМФ-ЛС1213 | ПМФ-ЛС1223 | ||||
| с предохранителями и пакетным переключателем | ПМФ-Л1214 | ПМФ-Л1224 | |||
| ПМФ-ЛС1214 | ПМФ-ЛС1224 | ||||
| 2 | 50 | IP00 | ПМФ-Л2010 | ПМФ-Л2020 | |
| ПМФ-ЛС2010 | ПМФ-ЛС2020 | ||||
| IP54 (брызгозащищенное исполнение) | с предохранителями | ПМФ-Л2111 | ПМФ-Л2121 | ||
| ПМФ-ЛС2111 | ПМФ-ЛС2121 | ||||
| с кнопками управления | ПМФ-Л2112 | ПМФ-Л2122 | |||
| ПМФ-ЛС2112 | ПМФ-ЛС2122 | ||||
| с кнопками управления и пакетным переключателем | ПМФ-Л2113 | ПМФ-Л2123 | |||
| ПМФ-ЛС2113 | ПМФ-ЛС2123 | ||||
| с предохранителями и пакетным переключателем | ПМФ-Л2114 | ПМФ-Л2124 | |||
| ПМФ-ЛС2114 | ПМФ-ЛС2124 | ||||
| IP55 (водозащищенное исполнение) | с предохранителями | ПМФ-Л2211 | ПМФ-Л2221 | ||
| ПМФ-ЛС2211 | ПМФ-ЛС2221 | ||||
| с кнопками управления | ПМФ-Л2212 | ПМФ-Л2222 | |||
| ПМФ-ЛС2212 | ПМФ-ЛС2222 | ||||
| с кнопками управления и пакетным переключателем | ПМФ-Л2213 | ПМФ-Л2223 | |||
| ПМФ-ЛС2213 | ПМФ-ЛС2223 | ||||
| с предохранителями и пакетным переключателем | ПМФ-Л2214 | ПМФ-Л2224 | |||
| ПМФ-ЛС2214 | ПМФ-ЛС2224 | ||||
| 3 | 100 | IP00 | ПМФ-Л3010 | ПМФ-Л3020 | |
| ПМФ-ЛС3010 | ПМФ-ЛС3020 | ||||
| IP54 (брызгозащищ. исполнение) | с предохранителями | ПМФ-Л3111 | ПМФ-Л3121 | ||
| ПМФ-ЛС3111 | ПМФ-ЛС3121 | ||||
| с кнопками управления | ПМФ-Л3112 | ПМФ-Л3122 | |||
| ПМФ-ЛС3112 | ПМФ-ЛС3122 | ||||
| с кнопками управления и пакетным переключателем | ПМФ-Л3113 | ПМФ-Л3123 | |||
| ПМФ-ЛС3113 | ПМФ-ЛС3123 | ||||
| с предохранителями и пакетным переключателем | ПМФ-Л3114 | ПМФ-Л3124 | |||
| ПМФ-ЛС3114 | ПМФ-ЛС3124 | ||||
| IP55 (водозащищенное исполнение) | с предохранителями | ПМФ-Л3211 | ПМФ-Л3221 | ||
| ПМФ-ЛС3211 | ПМФ-ЛС3221 | ||||
| с кнопками управления | ПМФ-Л3212 | ПМФ-Л3222 | |||
| ПМФ-ЛС3212 | ПМФ-ЛС3222 | ||||
| с кнопками управления и пакетным переключателем | ПМФ-Л3213 | ПМФ-Л3223 | |||
| ПМФ-ЛС3213 | ПМФ-ЛС3223 | ||||
| с предохранителями и пакетным переключателем | ПМФ-Л3214 | ПМФ-Л3224 | |||
| ПМФ-ЛС3214 | ПМФ-ЛС3224 | ||||
| 4 | 150 | IP00 | ПМФ-Л4010 | ПМФ-Л4020 | |
| ПМФ-ЛС4010 | ПМФ-ЛС4020 | ||||
| IP54 (брызгозащищенное исполнение) | с предохранителями | ПМФ-Л4111 | ПМФ-Л4121 | ||
| ПМФ-ЛС4111 | ПМФ-ЛС4121 | ||||
| с кнопками управления | ПМФ-Л4112 | ПМФ-Л4122 | |||
| ПМФ-ЛС4112 | ПМФ-ЛС4122 | ||||
| с кнопками управления и пакетным переключателем | ПМФ-Л4113 | ПМФ-Л4123 | |||
| ПМФ-ЛС4113 | ПМФ-ЛС4123 | ||||
| с предохранителями и пакетным переключателем | ПМФ-Л4114 | ПМФ-Л4124 | |||
| ПМФ-ЛС4114 | ПМФ-ЛС4124 | ||||
| IP55 (водозащищенное исполнение) | с предохранителями | ПМФ-Л4211 | ПМФ-Л4221 | ||
| ПМФ-ЛС4211 | ПМФ-ЛС4221 | ||||
| с кнопками управления | ПМФ-Л4212 | ПМФ-Л4222 | |||
| ПМФ-ЛС4212 | ПМФ-ЛС4222 | ||||
| с кнопками управления и пакетным переключателем | ПМФ-Л4213 | ПМФ-Л4223 | |||
| ПМФ-ЛС4213 | ПМФ-ЛС4223 | ||||
| с предохранителями и пакетным переключателем | ПМФ-Л4214 | ПМФ-Л4224 | |||
| ПМФ-ЛС4214 | ПМФ-ЛС4224 | ||||
Количество свободных контактов вспомогательной цепи
| Величина пускателя | Исполнение пускателей | Число и типы свободных неударостойких контактов вспомогательной цепи | ||||
| клиновых | мостиковых | |||||
| замыкающих | замыкающих | размыкающих | ||||
| ПМФ-Л; | ПМФ-Л | ПМФ-ЛС | ПМФ-Л | ПМФ-ЛС | ||
| ПМФ-ЛС | ||||||
| 1 | нереверсивное | — | — | — | — | — |
| — | 1 | 1 | — | — | ||
| — | — | — | 1 | 1 | ||
| реверсивное | — | — | — | — | — | |
| — | 2 | 2 | — | — | ||
| — | — | — | 2 | 2 | ||
| 2 | нереверсивное | — | — | — | — | — |
| — | 1 | 1 | — | — | ||
| — | — | — | 1 | 1 | ||
| — | 1 | 1 | 1 | 1 | ||
| — | 2 | 2 | — | — | ||
| — | — | — | 2 | 2 | ||
| реверсивное | 2 | 2 | 2 | 2 | 2 | |
| 3 | нереверсивное | — | 1 | 1 | 1 | 1 |
| — | 2 | — | — | — | ||
| — | — | — | 2 | — | ||
| реверсивное | 2 | 2 | 2 | 2 | 2 | |
| 4 | нереверсивное | — | 1 | 1 | 1 | 1 |
| — | 2 | — | — | — | ||
| — | — | — | 2 | — | ||
| реверсивное | 2 | 2 | 2 | 2 | 2 | |
Технические характеристики
| Величина пускателя | Номинальный ток, А | Допустимый пусковой ток, А | Допустимый рабочий ток кратковременного режима, А | ||
| в оболочке | открытое исполнение | 30 мин | 5 мин | ||
| Исполнение М3 | |||||
| 1 | 22,5 | 25 | 175 | 30 | 35 |
| 2 | 45 | 50 | 350 | 70 | 85 |
| 3 | 90 | 100 | 700 | 100 | 100 |
| 4 | 135 | 150 | 1050 | 150 | 150 |
| Исполнение ОМ5 | |||||
| 1 | 17 | 19 | 133 | 22,5 | 25,5 |
| 2 | 34 | 38 | 266 | 51 | 64,5 |
| 3 | 68 | 75 | 525 | 75 | 75 |
| 4 | 115 | 130 | 910 | 130 | 130 |
Номинальный ток несрабатывания реле для пускателей исполнения М3
| Номинальный ток несрабатывания реле при нулевом положении регулятора уставки, А | Диапазон регулирования | Тип реле климатического исполнения М3 | ||||||||
| номинального тока несрабатывания реле пускателей, А | для пускателей | |||||||||
| климатического исполнения М3 | ||||||||||
| открытого | закрытого | 1 | 2 | 3 | 4 | |||||
| исполнения | исполнения | величина | величина | величина | величина | |||||
| 1,75 | 1,5 | — | 2 | 1,4 | — | 1,9 | ТРТ111 | — | — | — |
| 2,5 | 2,1 | — | 2,9 | 2 | — | 2,7 | ТРТ112 | — | — | — |
| 3,5 | 3 | — | 4 | 2,8 | — | 3,8 | ТРТ113 | — | — | — |
| 5 | 4,3 | — | 5,8 | 4 | — | 5,4 | ТРТ114 | — | — | — |
| 7 | 6 | — | 8 | 5,6 | — | 7,6 | ТРТ115 | — | — | — |
| 9 | 7,7 | — | 10,5 | 7,2 | — | 9,9 | ТРТ121 | — | — | — |
| 11,5 | 9,8 | — | 13 | 9,1 | — | 12,5 | ТРТ122 | — | — | — |
| 14,5 | 12,4 | — | 16,6 | 11,7 | — | 15,8 | ТРТ131 | ТРТ131 | — | — |
| 18 | 15,3 | — | 21 | 14,5 | — | 19,6 | ТРТ132* | ТРТ132 | — | — |
| 22 | 18,7 | — | 26 | 17,8 | — | 24 | ТРТ133* | ТРТ133 | — | — |
| 28 | 23,8 | — | 32 | 22,5 | — | 30,5 | — | ТРТ134 | ТРТ134 | — |
| 35 | 29,8 | — | 40 | 28,2 | — | 38,2 | — | ТРТ135* | ТРТ135 | — |
| 45 | 38,3 | — | 51,7 | 36,2 | — | 49,3 | — | ТРТ136* | ТРТ136 | — |
| 56 | 47,6 | — | 64,4 | 45 | — | 61 | — | — | ТРТ137 | ТРТ137 |
| 71 | 60,4 | — | 81,6 | 57,5 | — | 77 | — | — | ТРТ138* | ТРТ138 |
| 90 | 76,5 | — | 103,6 | 72,5 | — | 99 | — | — | ТРТ139* | ТРТ139 |
| 110 | 93,5 | — | 126,5 | 88,5 | — | 120 | — | — | — | ТРТ141* |
| 140 | 119 | — | 161 | 113 | — | 135 | — | — | — | ТРТ142* |
Номинальный ток несрабатывания реле для пускателя исполнения ОМ5
| Номинальный ток несрабатывания реле при нулевом положении регулятора уставки, А | Диапазон регулирования | Тип реле климатического исполнения ТМ3 | ||||
| номинального тока несрабатывания реле пускателей, А | для пускателей | |||||
| климатического исполнения М3 | ||||||
| открытого | закрытого | 1 | 2 | 3 | 4 | |
| исполнения | исполнения | величина | величина | величина | величина | |
| 1,75 | 1,5 – 2,0 | 1,4 – 1,8 | ТРТ111 | — | — | — |
| 2,5 | 2,1 – 2,9 | 1,9 – 2,6 | ТРТ112 | — | — | — |
| 3,5 | 3,0 – 4,0 | 2,7 – 3,7 | ТРТ113 | — | — | — |
| 5 | 4,3 – 5,8 | 3,9 – 5,3 | ТРТ114 | — | — | — |
| 7 | 6,0 – 8,0 | 5,5 – 7,3 | ТРТ115 | — | — | — |
| 9 | 7,7 – 10,5 | 7,2 – 9,7 | ТРТ121 | — | — | — |
| 11,5 | 9,8 – 13,0 | 8,9 – 12,1 | ТРТ122 | — | — | — |
| 14,5 | 12,4 – 16,6 | 11,4 – 15,4 | ТРТ131 | ТРТ131 | — | — |
| 18 | 15,3 – 21,0 | 14,0 – 19,0 | ТРТ132* | ТРТ132 | — | — |
| 22 | 18,7 – 26,0 | 17,4 – 23,5 | — | ТРТ133 | — | — |
| 28 | 23,8 – 32,0 | 21,9 – 29,7 | — | ТРТ134 | ТРТ134 | — |
| 35 | 29,8 – 40,0 | 27,5 – 37,3 | — | ТРТ135* | ТРТ135 | — |
| 45 | 38,3 – 51,7 | 35,3 – 47,7 | — | — | ТРТ136 | — |
| 56 | 47,6 – 64,4 | 43,9 – 59,5 | — | — | ТРТ137 | ТРТ137 |
| 71 | 60,4 – 81,6 | 55,5 – 75,0 | — | — | ТРТ138* | ТРТ138 |
| 90 | 76,5 – 103,6 | 70,9 – 95,8 | — | — | — | ТРТ139 |
| 110 | 93,5 – 126,5 | 86,3 – 117,0 | — | — | — | ТРТ141* |
| 140 | 119,0 – 161,0 | 107,5 – 145,0 | — | — | — | ТРТ142* |
* Предельное значение номинального тока несрабатывания реле, соответствующее крайнему (плюсовому и минусовому) положению регулятора уставки реле для пускателя любой величины, выбирать не более номинального рабочего тока.

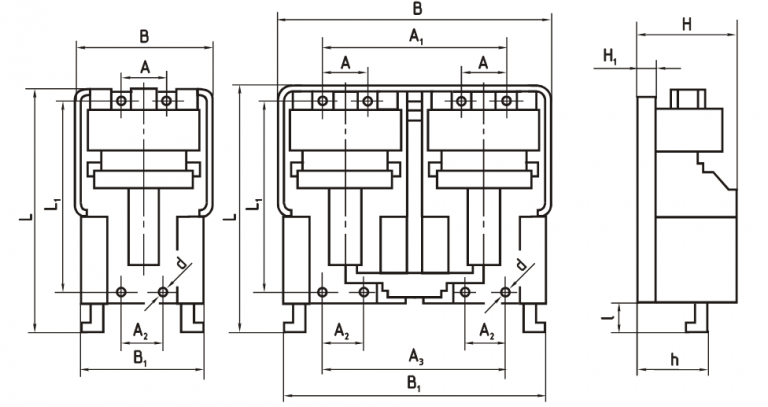

Габаритные, установочные размеры и масса пускателя
Пускатели открытого нереверсивного и реверсивного исполнений
| Тип пускателя | А | А1 | А2 | А3 | В | В1 | L | L1 | Н | Н1 | d | l | h | Масса, |
| кг | ||||||||||||||
| ПМФ-Л 1010 | 72±0,5 | — | 60±0,5 | — | 147 | 135 | 223 | 190±0,5 | 121 | 10 | 6,5 | — | — | 3,75 |
| ПМФ-ЛС 1010 | 4,05 | |||||||||||||
| ПМФ-Л 2010 | 53,5±0,5 | — | 70±0,5 | — | 179 | 165 | 290 | 239±0,5 | 133 | 22 | 8 | 10 | 62 | 4,58 |
| ПМФ-ЛС 2010 | 5,87 | |||||||||||||
| ПМФ-Л 3010 | 132±0,5 | — | 90±0,5 | — | 217 | 195 | 315 | 255±0,5 | 138 | 25 | 9 | 28 | 68 | 8,8 |
| ПМФ-ЛС 3010 | 9,5 | |||||||||||||
| ПМФ-Л 4010 | 134±0,5 | — | 110±0,5 | — | 245 | 210 | 400 | 295±0,5 | 167 | 32 | 9 | 47 | 85 | 12,6 |
| ПМФ-ЛС 4010 | 13 | |||||||||||||
| ПМФ-Л 1020 | 72,0±0,5 | 207±1,0 | 60±0,5 | 195±1 | 282 | 270 | 245 | 190±0,5 | 121 | 10 | 8 | — | — | 6,6 |
| ПМФ-ЛС 1020 | 7,13 | |||||||||||||
| ПМФ-Л 2020 | 53,5±0,5 | 238,5±1,0 | 70±0,5 | 255±1 | 374 | 360 | 305 | 239±0,5 | 133 | 22 | 8 | 10 | 62 | 9,1 |
| ПМФ-ЛС 2020 | 9,57 | |||||||||||||
| ПМФ-Л 3020 | 132±0,5 | 347±1,0 | 90±0,5 | 305±1 | 442 | 410 | 330 | 255±0,5 | 138 | 25 | 9 | 28 | 68 | 16,5 |
| ПМФ-ЛС 3020 | 17,8 | |||||||||||||
| ПМФ-Л 4020 | 134±0,5 | 364±1,0 | 110±0,5 | 340±1 | 475 | 440 | 410 | 295±0,5 | 200 | 32 | 9 | 47 | 85 | 24,2 |
* Размеры в мм

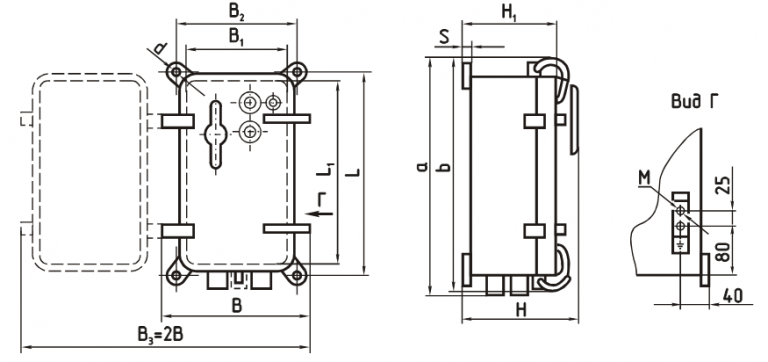

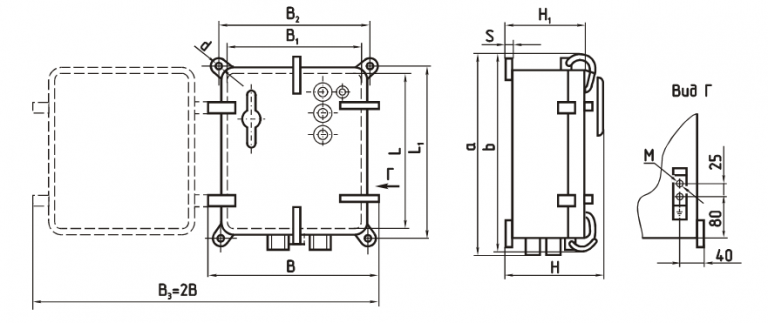

Габаритные, установочные размеры и масса пускателя

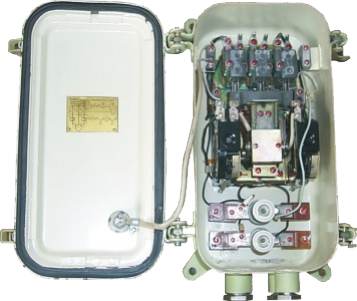

Пускатели закрытого не реверсивного исполнения
а – L2 для водозащищенного исполнения;
b – L2 для брызгозащищенного исполнения.
| Тип | В3 | В | В1 | В2 | L | L1 | L2 | Н | Н1 | d | М | S | Масса, |
| пускателя | кг | ||||||||||||
| ПМФ-Л 1111 | 496 | 248 | 179 | 188±1 | 369±1 | 360 | 394 | 174 | 144 | 10 | М6 | 4 | 10,4 |
| ПМФ-Л 1112 | |||||||||||||
| ПМФ-Л 1211 | 432 | 10,9 | |||||||||||
| ПМФ-Л 1212 | |||||||||||||
| ПМФ-Л 2111 | 600 | 300 | 230 | 239±1 | 394±1 | 385 | 419 | 182 | 152 | 12 | 4 | 13 | |
| ПМФ-Л 2112 | |||||||||||||
| ПМФ-Л 2211 | 14,3 | ||||||||||||
| ПМФ-Л 2212 | |||||||||||||
| ПМФ-Л 3111 | 684 | 342 | 271 | 281±1 | 440±1 | 430 | 465 | 204 | 174 | 12 | М10 | 4 | 20,6 |
| ПМФ-Л 3112 | |||||||||||||
| ПМФ-Л 3211 | 22,4 | ||||||||||||
| ПМФ-Л 3212 | |||||||||||||
| ПМФ-Л 4111 | 350 | 280 | 290±1 | 534±1 | 524 | 560 | 240 | 210 | 12 | 4 | 27,7 | ||
| ПМФ-Л 4112 | 700 | ||||||||||||
| ПМФ-Л 4211 | 30,1 | ||||||||||||
| ПМФ-Л 4212 | |||||||||||||
| ПМФ-Л 1113 | 530 | 265 | 196 | 205±1 | 457±1 | 448 | 482 | 195 | 159 | 10 | М6 | 4 | 13,3 |
| ПМФ-Л 1114 | |||||||||||||
| ПМФ-Л 1213 | 13,9 | ||||||||||||
| ПМФ-Л 1214 | |||||||||||||
| ПМФ-Л 2113 | 660 | 330 | 260 | 270±1 | 530±1 | 520 | 555 | 269 | 177 | 12 | 22,5 | ||
| ПМФ-Л 2114 | 4 | ||||||||||||
| ПМФ-Л 2213 | 24,3 | ||||||||||||
| ПМФ-Л 2214 | |||||||||||||
| ПМФ-Л 3113 | 780 | 390 | 320 | 330±1 | 590±1 | 580 | 615 | 288 | 195 | 12 | М10 | 4 | 29,4 |
| ПМФ-Л 3114 | |||||||||||||
| ПМФ-Л 3213 | 32 | ||||||||||||
| ПМФ-Л 3214 | |||||||||||||
| ПМФ-Л 4113 | 890 | 445 | 375 | 385±1 | 725±1 | 715 | 770 | 376 | 278 | 15 | 6 | 55,1 | |
| ПМФ-Л 4114 | |||||||||||||
| ПМФ-Л 4213 | 56,2 | ||||||||||||
| ПМФ-Л 4214 |
- размеры в мм.
Габаритные, установочные размеры и масса пускателя
Пускатели закрытого реверсивного исполнения
а – L2 для водозащищенного исполнения;
b – L2 для брызгозащищенного исполнения.
| Тип | В3 | В | В1 | В2 | L | L1 | L2 | Н | Н1 | d | М | S | Масса, кг |
| пускателя | |||||||||||||
| ПМФ-Л 1121 | 800 | 400 | 330 | 339±1 | 347±1 | 338 | 372 | 174 | 144 | 10 | М6 | 4 | 16,2 |
| ПМФ-Л 1122 | |||||||||||||
| ПМФ-Л 1221 | 16,75 | ||||||||||||
| ПМФ-Л 1222 | |||||||||||||
| ПМФ-Л 2121 | 920 | 460 | 390 | 400±1 | 410±1 | 400 | 435 | 182 | 152 | 12 | 4 | 23 | |
| ПМФ-Л 2122 | |||||||||||||
| ПМФ-Л 2221 | 24,2 | ||||||||||||
| ПМФ-Л 2222 | |||||||||||||
| ПМФ-Л 3121 | 1070 | 535 | 464 | 474±1 | 440±1 | 430 | 485 | 204 | 174 | 15 | М10 | 6 | 34,7 |
| ПМФ-Л 3122 | |||||||||||||
| ПМФ-Л 3221 | 36,5 | ||||||||||||
| ПМФ-Л 3222 | |||||||||||||
| ПМФ-Л 4121 | 1184 | 592 | 520 | 531±1 | 545±1 | 534 | 589 | 262 | 232 | 15 | 6 | 58,1 | |
| ПМФ-Л 4122 | |||||||||||||
| ПМФ-Л 4221 | 60,5 | ||||||||||||
| ПМФ-Л 4222 | |||||||||||||
| ПМФ-Л 1123 | 826 | 413 | 344 | 353±1 | 389±1 | 380 | 414 | 195 | 159 | 10 | М6 | 4 | 18,6 |
| ПМФ-Л 1124 | |||||||||||||
| ПМФ-Л 1223 | 19,2 | ||||||||||||
| ПМФ-Л 1224 | |||||||||||||
| ПМФ-Л 2123 | 950 | 475 | 405 | 415±1 | 515±1 | 505 | 540 | 269 | 177 | 12 | 4 | 31,1 | |
| ПМФ-Л 2124 | |||||||||||||
| ПМФ-Л 2223 | 32,9 | ||||||||||||
| ПМФ-Л 2224 | |||||||||||||
| ПМФ-Л 3123 | 1084 | 542 | 470 | 481±1 | 553±1 | 542 | 598 | 288 | 195 | 15 | М10 | 6 | 45,4 |
| ПМФ-Л 3124 | |||||||||||||
| ПМФ-Л 3223 | 48 | ||||||||||||
| ПМФ-Л 3224 |
Примечания:
1. В брызгозащищенных исполнениях сальники отсутствуют. Ввод кабелей производится через отверстия, предусмотренные в нижней части кожуха.
2. Все размеры даны номинальные.
3. Количество замков указано на чертеже условно.
4. Размеры для водозащищенных пускателей заданы с учетом закладки уплотнительной массы при монтаже.
5. Масса пускателей дана наибольшая.
6. Размеры l и h определяют свободное пространство при откинутой подвижной системе.
7. Размер В3 – определяет зону обслуживания.

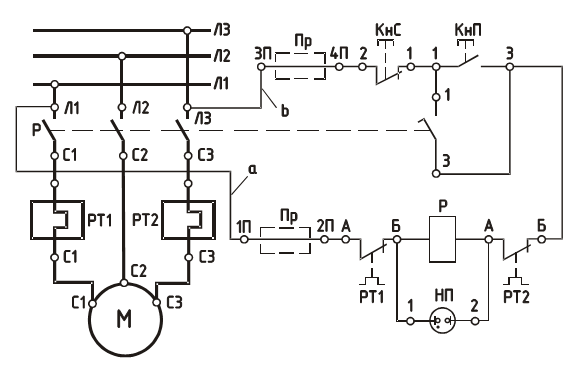

Схемы электрические принципиальные
Не реверсивные пускатели исполнений:
1010, 1111, 1112, 1211, 1212, 2010,2111, 2112, 2211, 2212, 3010,
3111, 3112, 3211, 3212, 4010, 4111, 4112, 4211, 4212.
Пускатели реверсивные исполнений:
1020, 1121,1122,1221,1222.
На другие типы пускателей схемы электрические принципиальные и схемы соединений указаны в Технических условиях.
Морские пускатели ПМФ-Л 1-й величины с номинальным током 25А

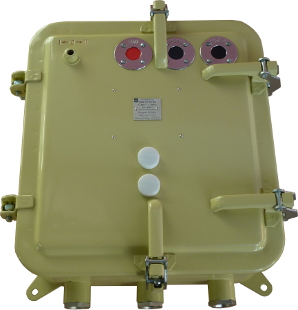

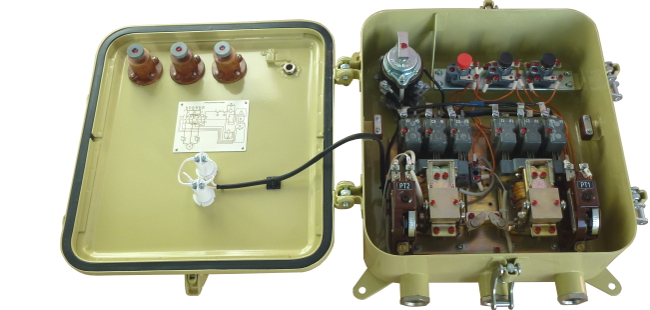

| Наименование | Описание |
|---|---|
| ПМФ-Л1010, ПМФ-ЛС1010 | Пускатель открытый IP00 с реле и без реле, нереверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1111, ПМФ-ЛС1111 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, нереверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1112, ПМФ-ЛС1112 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, нереверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1113, ПМФ-ЛС1113 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1114, ПМФ-ЛС1114 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1115, ПМФ-ЛС1115 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1211, ПМФ-ЛС1211 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, нереверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1212, ПМФ-ЛС1212 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, нереверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1213, ПМФ-ЛС1213 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1214, ПМФ-ЛС1214 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1215, ПМФ-ЛС1215 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1020, ПМФ-ЛС1020 | Пускатель открытый IP00 с реле и без реле, реверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1121, ПМФ-ЛС1121 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, реверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1122, ПМФ-ЛС1122 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, реверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1123, ПМФ-ЛС1123 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1124, ПМФ-ЛС1124 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1221, ПМФ-ЛС1221 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, реверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1222, ПМФ-ЛС1222 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, реверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1223, ПМФ-ЛС1223 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л1224, ПМФ-ЛС1224 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 1з или 1р дополнительных контакта |
Морские пускатели ПМФ-Л 2-й величины с номинальным током 50А
| Наименование | Описание |
|---|---|
| ПМФ-Л2010, ПМФ-ЛС2010 | Пускатель открытый IP00 с реле и без реле, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПМФ-Л2111, ПМФ-ЛС2111 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПМФ-Л2112, ПМФ-ЛС2112 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПМФ-Л2113, ПМФ-ЛС2113 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПМФ-Л2114, ПМФ-ЛС2114 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПМФ-Л2115, ПМФ-ЛС2115 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л2211, ПМФ-ЛС2211 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПМФ-Л2212, ПМФ-ЛС2212 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПМФ-Л2213, ПМФ-ЛС2213 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, 1з или 1р дополнительных контакта |
| ПМФ-Л2214, ПМФ-ЛС2214 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з); (1р); (1з 1р); (2з); (2р) |
| ПМФ-Л2215, ПМФ-ЛС2215 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л2020, ПМФ-ЛС2020 | Пускатель открытый IP00 с реле и без реле, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л2121, ПМФ-ЛС2121 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л2122, ПМФ-ЛС2122 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л2123, ПМФ-ЛС2123 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л2124, ПМФ-ЛС2124 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л2221, ПМФ-ЛС2221 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л2222, ПМФ-ЛС2222 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л2223, ПМФ-ЛС2223 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л2224, ПМФ-ЛС2224 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
Морские пускатели ПМФ-Л 3-й величины с номинальным током 100А
| Наименование | Описание |
|---|---|
| ПМФ-Л3010, ПМФ-ЛС3010 | Пускатель открытый IP00 с реле и без реле, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л3111, ПМФ-ЛС3111 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л3112, ПМФ-ЛС3112 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л3113, ПМФ-ЛС3113 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л3114, ПМФ-ЛС3114 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л3115, ПМФ-ЛС3115 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л3211, ПМФ-ЛС3211 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л3212, ПМФ-ЛС3212 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л3213, ПМФ-ЛС3213 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л3214, ПМФ-ЛС3214 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л3215, ПМФ-ЛС3215 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л3020, ПМФ-ЛС3020 | Пускатель открытый IP00 с реле и без реле, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л3121, ПМФ-ЛС3121 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л3122, ПМФ-ЛС3122 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л3123, ПМФ-ЛС3123 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л3124, ПМФ-ЛС3124 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л3221, ПМФ-ЛС3221 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л3222, ПМФ-ЛС3222 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л3223, ПМФ-ЛС3223 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л3224, ПМФ-ЛС3224 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
Морские пускатели ПМФ-Л 4-й величины с номинальным током 150А
| Наименование | Описание |
|---|---|
| ПМФ-Л4010, ПМФ-ЛС4010 | Пускатель открытый IP00 с реле и без реле, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л4111, ПМФ-ЛС4111 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л4112, ПМФ-ЛС4112 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л4113, ПМФ-ЛС4113 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л4114, ПМФ-ЛС4114 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л4115, ПМФ-ЛС4115 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л4211, ПМФ-ЛС4211 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л4212, ПМФ-ЛС4212 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л4213, ПМФ-ЛС4213 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л4214, ПМФ-ЛС4214 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л4215, ПМФ-ЛС4215 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и предохранителями, нереверсивный, дополнительные контакты, варианты: (1з+1р); (2з); (2р) |
| ПМФ-Л4020, ПМФ-ЛС4020 | Пускатель открытый IP00 с реле и без реле, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л4121, ПМФ-ЛС4121 | Пускатель закрытый IP54 с реле и без реле, с предохранителями, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л4122, ПМФ-ЛС4122 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л4123, ПМФ-ЛС4123 | Пускатель закрытый IP54 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л4124, ПМФ-ЛС4124 | Пускатель закрытый IP54 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л4221, ПМФ-ЛС4221 | Пускатель закрытый IP55 с реле и без реле, с предохранителями, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л4222, ПМФ-ЛС4222 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л4223, ПМФ-ЛС4223 | Пускатель закрытый IP55 с реле и без реле, с кнопками управления и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
| ПМФ-Л4224, ПМФ-ЛС4224 | Пускатель закрытый IP55 с реле и без реле, с предохранителями и пакетным переключателем, реверсивный, 2з или 2р дополнительных контакта |
